浅谈仓库外站台与轻钢屋面的生命线设计

2021-04-20

 夏俊华 求实工程研究院

本文查询了仓储物流项目外站台、轻钢屋面关于劳动保护的国家规范和图集,结合求实公司两个设计管理项目的相关实践,分析了生命线(高处防坠落装置的做法,提出生命线技术设计的建议,供物流公司、设计公司等单位在仓库建设中决策参考

生命线的重要性

《劳动合同法》第五十四条提到,用人单位必须为劳动者提供符合国家规定的劳动安全卫生条件和必要的劳动防护用品,对从事有职业危害作业的劳动者应当定期进行健康检查。

劳动条件指劳动者在劳动过程中所必需的物质设备条件,如有一定空间和阳光的厂房、通风和除尘装置、安全和调温设备以及卫生设施等。

劳动保护的目的是为劳动者创造安全、卫生、舒适的劳动工作条件,消除和预防劳动生产过程中可能发生的伤亡、职业病和急性职业性中毒,保障劳动者以健康的劳动力状态参加社会生产,促进劳动生产率的提高,保证项目建设的顺利进行。

仓库建筑中,物流企业的员工需要在外站台上进行日常装卸作业,站台距离地面的高度一般为1.3米左右;轻钢屋面也需要相应人员进行维护和修理工作,屋面檐口高度一般大于8米。这些工作均有人员坠落的风险,在建筑设计中,建议采取对应的措施,加强对员工的劳动保护,减少伤亡隐患,也能够给企业带来经济效益和社会效益。

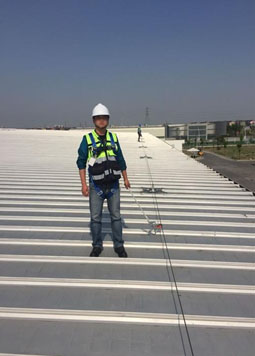

 轻钢屋面的生命线示意

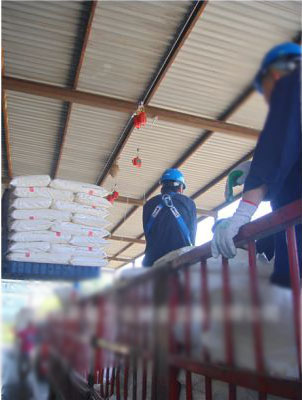

外站台生命线示意


建筑设计相关规范与图集对防坠落装置的技术要求

根据国家标准GB 50896-2013 压型金属板工程应用技术规范第5.2.2条,压型金属板屋面宜设置防止坠落的安全设施。为保证压型金属板屋面上人清扫和定期检修的安全,重要建筑、坡度较大及檐口高度较高的金属屋面宜设置防止坠落装置或相应措施。

根据国家标准GB51157-2016《物流建筑设计规范》的相关规定,侧面也反映了屋面作业的安全问题。例如第9.2.10条要求,为方便屋面设备检修和屋面防水系统围护,檐口高度大于或等于6m的物流建筑,应设检修人员上下屋面的检修钢梯。又如第9.4.3条,冬天积雪较多的地区,会发生屋面积雪滑落和冰挂坠落伤人事故,因此屋面应有相应的安全措施或设置警示标识。

参考国标图集08J925-3压型钢板、夹芯板屋面及墙体建筑构造(三)的说明:8.2.5金属板屋面系统应设置检修出入口,并沿天沟或屋面檐口周边设置屋面检修安全装置,有女儿墙者可以不设置

根据GB50352-2019《民用建筑设计统一标准》第6.7.1条,台阶总高度超过0.7m时,应在临空面采取防护设施。参考此条规定,仓库建筑外站台也应考虑相应的防护设施。

上述规范图集可以作为屋面外站台进行防坠落设计的理论依据

项目设计生命线的实践应用

在以往求实公司物流项目的设计管理实践中,各地项目的施工图中出现过屋面或者外站台的生命线设计的情况并不多见。一些个别项目生命线设计案例包括有:2019年昆明某分发中心项目,设计单位按业主使用需求进行了外站台的生命线设计;西南某生鲜中心项目轻钢屋面的生命线设计。

以下案例为昆明某分发中心项目外站台生命线设计

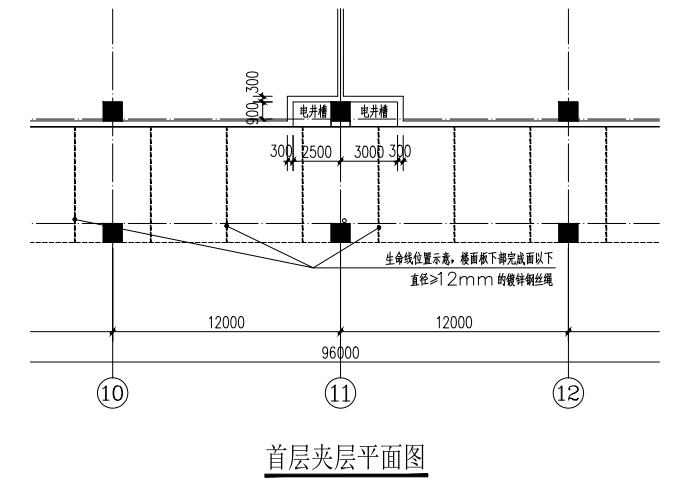

4.1下图为该项目建筑专业的雨棚平面布置图,其做法是生命线位置在楼面板下部完成面以下,使用直径≥12mm的镀锌钢丝绳。

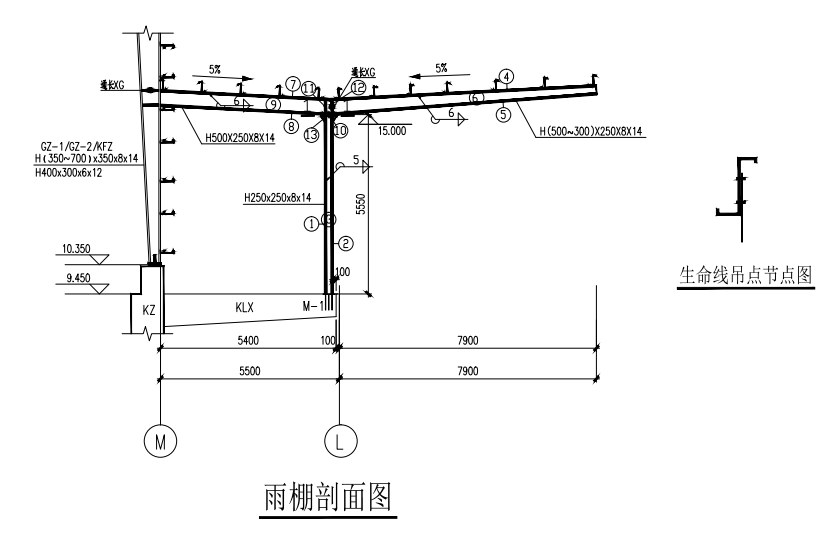

4.2下图为结构专业的雨棚剖面布置图,预留了生命线吊点做法,雨棚生命线做法相对比较简单,具体做法为在雨棚檩条下设置生命线吊点,吊点处布置钢丝绳。

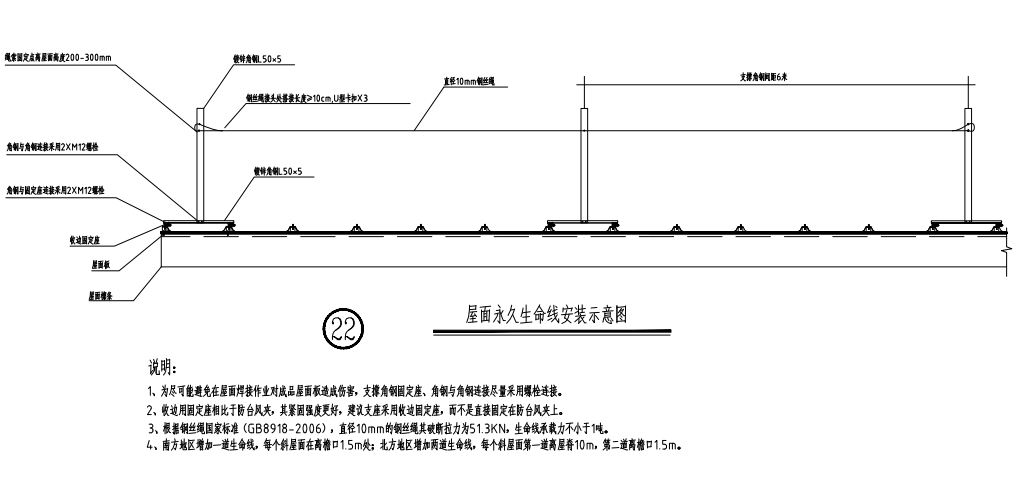

 4.3下图为西南某生鲜中心项目施工图。西南某生鲜中心项目的屋面生命线施工图南方与北方气候不同的因素设计也有所不同,每个斜屋面,北方生命线通常设计为两条,南方生命线通常设计;固定方式都建议为螺栓连接,具体做法为在屋面固定支座上设置角钢,角钢上布置钢丝绳。

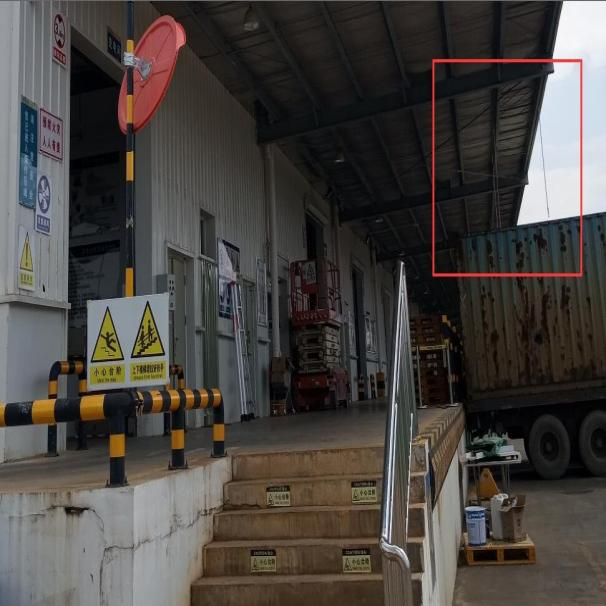

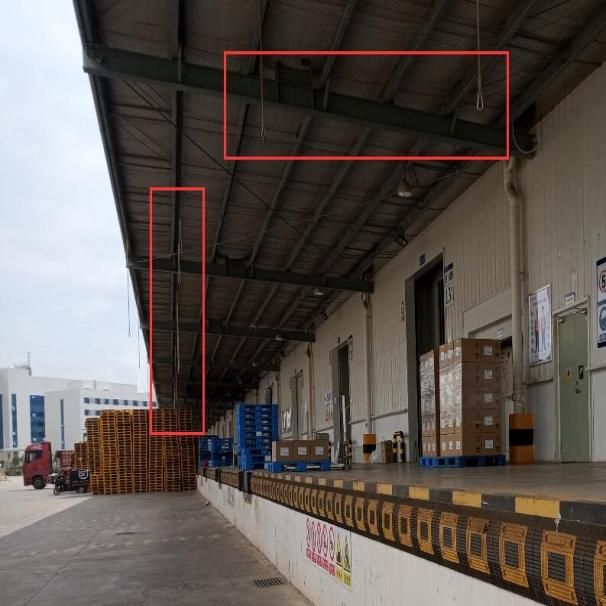

  4.1.4以下为云南昆明某物流中心已竣工外站台的生命线的现场照片,红色方框内为生命线吊点位置。

生命线产品的相关市场信息

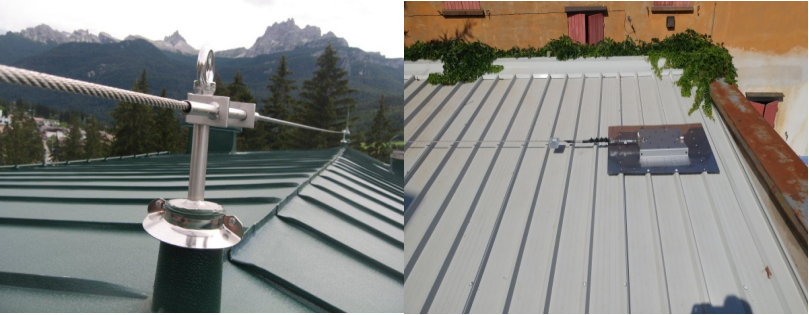

当前已经有一些厂家在网络上对其生命线产品进行品牌推广,以下为一些厂家的产品宣传图片。

从一些厂家屋面生命线安装配件照片中可以看出,通常在直立缝屋面上采用夹具固定钢丝绳支座或者在屋脊上采用焊接支座,但是要考虑到,焊接、夹具可能会对屋面防水、防风、防锈、防雷及屋面滑动等产生不利后果,因此施工阶段对于图纸深化及安装工作还需要谨慎研究后再做选择优化。


生命线产品在物流仓库工程中应用的分析与思考

根据调查,建筑中的生命线产品已经逐渐推广,但还没有在物流工程项目中全面普及。虽然目前尚没有生命线导致屋面漏水等负面的新闻报道,但总体来说,生命线产品对劳动者的保护利大于弊。由于现在没有此类产品的国家标准及标准图集,无论是设计方还在施工方在实践中还需要不断总结经验。我个人认为,雨棚生命线的设计施工相对简单可控,并不影响雨棚防水防雷等设施的按照,比较容易在物流项目中推广。结合项目所在地的气候、工人装卸习惯等,在前期设计服务与业主沟通时,我们管理公司可以引导业主重视生命线的建设,提早对其设计及施工方案进行探讨。屋面生命线的施工安装涉及到防水、防雷、防风、防锈、屋面变形等问题,由于仓库屋面本身容易漏水,因此要注意屋面生命线的连接件及其安装不能破坏仓库轻钢屋面。关于生命线设计及做法,在全过程项目管理的前期设计管理阶段,建议在设计需求、设计招标阶段提示和咨询业主,结合业主的设计需求研究具体的生命线设计方案。通过不断的实践,收集生命线市场产品的设计做法、造价、施工、品牌、后评价等技术与经济资料,更好地为不同地区的客户物流建设项目提供服务。
